1.前言

       針對PMS150G芯片在半自動機臺燒錄時，其燒錄過程有可能會受到半自動機臺或是其他工作雜訊的干擾，進而使燒錄良率下降、甚至出現IC被燒壞的情況，本APN提供改善對策。

2.說明和改善對策

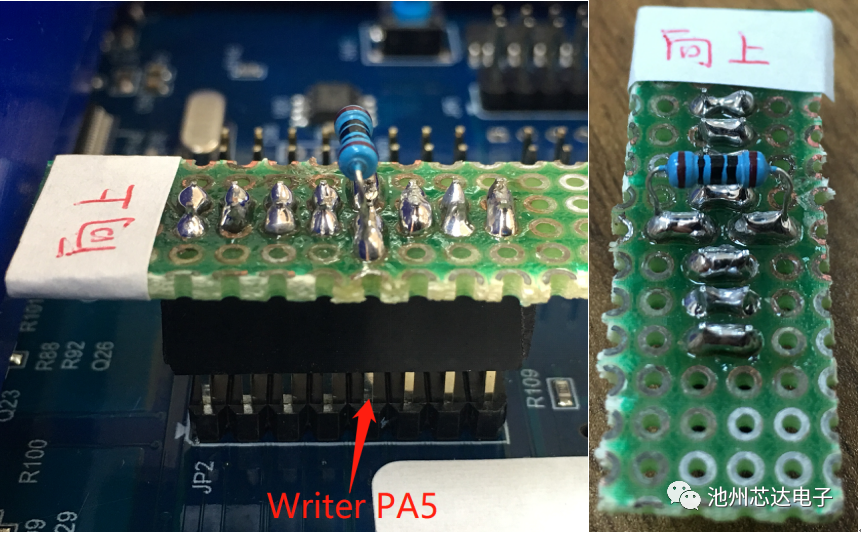

       以PMS150G-S08為例，為提升IC批量燒錄的穩定性及可靠性，燒錄前，請?jiān)赪riter背后JP2的PA5引腳上串一個100?的電阻。連接方式參考如下圖：

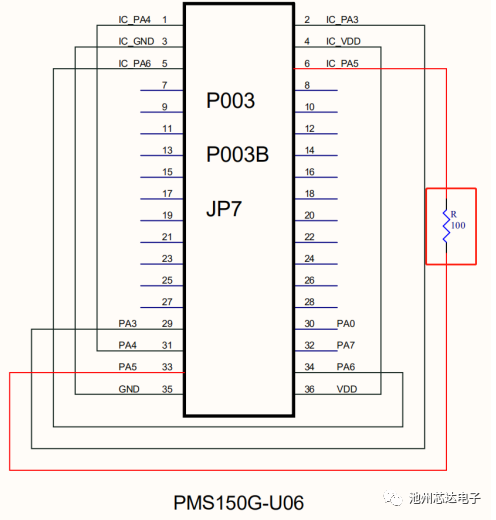

2.若燒錄U06封裝的IC，請?jiān)贘P7的PA5引腳處串一個100?的電阻，連接方式如下圖：

3.適用燒錄器型號

       PDK5S-P-003和PDK5S-P-003B都必須按照上述方式串接電阻。

以上內容與應廣官網APN016內容一致。

       考慮到客戶在實際操作中PA5燒錄腳串接電阻的不方便，芯達繪制出了如下PCB板，可同時適用于PMS150G-U06,PMS150G-S08燒錄。

下面介紹其用法：

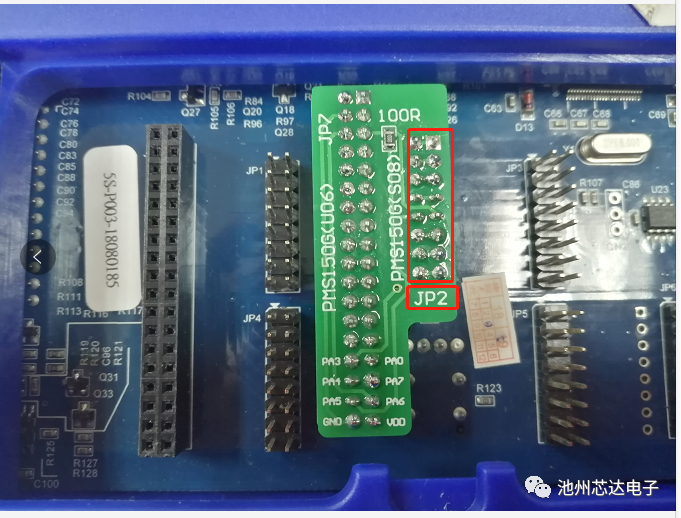

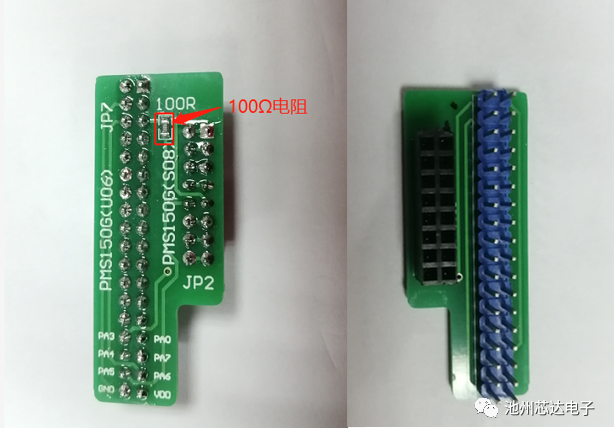

PCB板正反面圖片如下：

JP2用于PMS150G(S08)的燒錄，燒錄時接法如下：

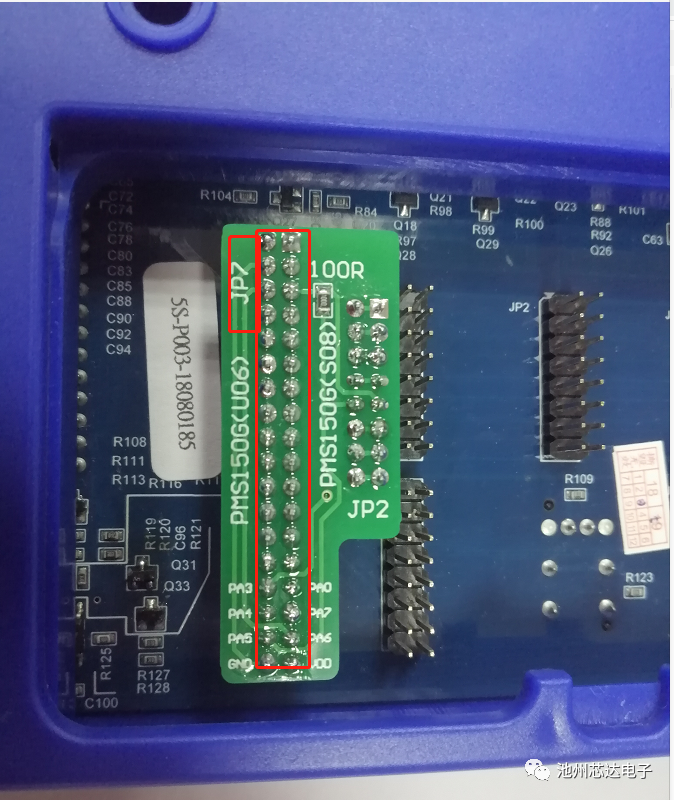

JP7用于PMS150G(U06)的燒錄，燒錄時接法如下：
